DT-3吊钩秤专用传感器

产品简介:

DT-3吊钩秤专用传感器为板环式传感器,精度高、安装方便,抗偏载能力强,抗冲击性能好,适应在恶劣环境中工作,适用于制作各种吊秤等称重系统。
  • 组成部分

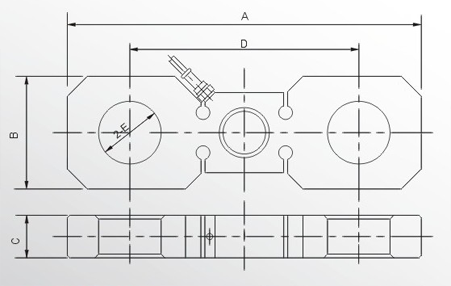

  • 分布图
  • 技术参数

尺寸Size

(mm)

量程Capacity (t)

1~3

4

5~6

8~10

15

20

25~30

50

100

A

200.2

217.0

226.0

284.0

324.0

319.0

351.0

500.0

571.0

B

60.2

68.0

70.0

91.0

111.0

110.0

125.0

180.0

171.0

C

20.0

26.0

28.0

35.0

38.0

42.0

50.0

60.0

91.0

D

134.0

138.0

147.0

184.0

204.0

200.0

215.0

320.0

371.0

E

32.0

36.0

40.0

50.0

65.0

60.0

60.0

72.0

100.0

     Main Description

测量范围Capacity

1~100

kg

输出灵敏度Rated Output

1.50±0.10

mV/V

非线性Linear

±0.02

%F.S

滞后Hysteresis

±0.02

%F.S

重复性Reapeatability

±0.01

%F.S

蠕变Creep

±0.02

%F.S

零点输出Zero Balance

≤±1.0

%F.S

温度补偿范围 Conpensated Temperature Range

室温~+60

零点温度补偿系数Temperature Effect On Zero

±0.02

%F.S/10 ℃

额定输出温度系数 Temperature Effect On Output

±0.02

%F.S/10 ℃

供桥电压 Excitation Voltage

10V

AC/DC

绝缘电阻Insulation Resistence

≥5000

MΩ/100VDC

输入电阻 Input Resistence

385±10

Ω

输出电阻Output Resistence

350±2

Ω

允许过载系数Safe Overload

120

%F.S

电缆连接方式Cable Connection

信号输出Singal Output: 黄:Yellow (+) 黑:Black (-)

供桥电压Excitation Voltage: 红Red: (+) 绿Green:(-)
